AD-50K声阻抗/声振/涡流一体机
类型: 声阻抗/声振
型号: AD-50K
品牌: 科鲁普斯
产品特点: AD-50K多功能复合材料探伤仪能够实现声学阻抗,涡流和声振(自由振荡)的三种检测方法。 这种多功能性使其能够解决各种检测任务:层压板结构分层缺陷检测;分层缺陷深度估算;蜂窝结构脱粘检测;碳纤维及其他导电材料的体积缺陷和裂纹检测;碳纤维电导率的评估;碳纤维材料表面涂层厚度的测量;金属缺陷裂纹检测。
产品详情

多功能复合材料探伤仪

AD-50K多功能探伤仪是监控所有现代复合材料领域的最新完美手段,能够实施和组合各种检测方法。该电路具有四个发生器,并允许转换器在脉冲和连续激励模式下工作。

AD-50K多功能复合材料探伤仪能够实现声学阻抗,涡流和声振(自由振荡)的三种检测方法。 这种多功能性使其能够解决各种检测任务:

n   层压板结构分层缺陷检测;

n   分层缺陷深度估算;

n   蜂窝结构脱粘检测;

n   碳纤维及其他导电材料的体积缺陷和裂纹检测;

n   碳纤维电导率的评估;

n   碳纤维材料表面涂层厚度的测量;

n   金属缺陷裂纹检测。

多功能AD-50K复合材料探伤仪允许连接任何类型的声学阻抗(组合,单独组合)探头和振动(与压电元件或麦克风)探头以及涡流转换器。

AD-50K型探伤仪结合了模拟和数字技术的最新成果,功能广泛,功能丰富,方便易用,可靠性高。

该设备的存储器允许您存储信号,光谱特性,设置和测量结果。

重量轻并采用可更换的锂电池,以及现代易于阅读和防冻的显示器,保证系统可以在任何车间,野外和现场恶劣条件下使用。



系统特点:

1、同时显示转换器的实际信号及其频谱,并在时域和频谱区域内分别进行增益控制。

     2、类似于传统的超声波的C扫描显示,彩色“瀑布”型扫描模式,使得采集信号的振幅显示不同的颜色变化。高信息化扫描信号和数据汇总信号的有机结合,使其发现其他设备无法发现的缺陷。

    3、频域中的三个独立区域,允许执行任何操作方法。

    4、差分模式,允许合适采样区域记录信号,以消除结构噪声,并将其与当前信号进行比较。

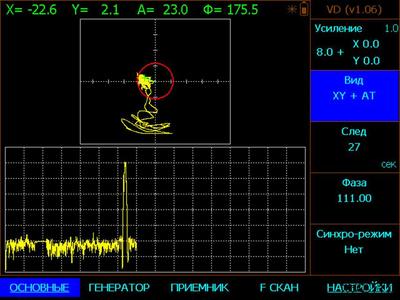

    5、信号显示在复平面上的连续激励模式。

    6、结合不同的信息显示模式。


60k2-1.jpg     3.jpg     60k2-3.jpg

60k2-4.jpg     50k-1.jpg     50k-2.jpg
