UCD 46手持式超声波探伤仪
类型: 常规超声
型号: UCD 46
品牌: 科鲁普斯
产品特点: 新型轻巧便携(仅重870克)的万能超声波探伤仪UCD 46,是一款非常适合长途旅行和野外作业的检测设备。
产品详情

UCD 46手持式超声波探伤仪

一、产品介绍

新型轻巧便携(仅重870克)的万能超声波探伤仪UCD 46,是一款非常适合长途旅行和野外作业的检测设备。基于以前型号系列UD2V-P的功能强大且经久耐用的电路,新型探伤仪具有所有手动探伤任务的所有优点:

- 防冻全新显示屏:全新的、高对比度、易于阅读的任何角度均可观看的防冻TFT显示屏,分辨率为320x240;

- 锂电池供电:操作时间长达12小时;

- 现场操作性强:设备小巧,更加便于现场固定;

- 根据标准样品自动校准;1.jpg

- 数据库设计,允许用一个按钮调用所有必要的设置;

- 内置USB接口

- 全屏模式。

此外,该设备还支持以前型号的所有功能:

-    同时测量信号最大位置的幅度和坐标;

-    同时测量沿着光束方向的距离和在转换器的给定输入角度下的缺陷的坐标;

-    在控制区中记录信号最大值的包络模式;

-    对探伤仪的设置和超声波测试结果的大量数据存储。

-    支持在任何种类的协议功能,在PC上匹配多个超声波控制协议数据库

-    内部设计7个内置匹配电路,以便与任何超声波传感器进行最佳的连接操作

用UCD 46型超声波探伤仪记录信号最大值的包络算法,允许在每个探测脉冲的一个点上,根据监测区中回波的最大幅值位置和值来构造包络。

这样的模式使得,例如可以获得在横向扫描焊接接头中缺陷的过程中,超声波信号的最大值移动曲线图并且估计其缺陷长度,并且也容易确定反射物的最大振幅处的反射物的坐标。

仪器具有记录结果的方便功能。每个超声检测协议由一个包含最大值的A扫描信号组成(如果结果存储在这个模式下),测量结果的数字值(幅度和坐标,沿光束的距离以及超声波扫描的坐标或速度);通过设备的键盘输入设备操作的所有参数,例如:日期,时间和结果名称,所有的结果都可以在未来的缺陷探测器本身和计算机上的软件的帮助下查看和重命名,要做到这一点,专门的软件被设计为完全自动处理超声结果,将其分为不同的协议库。

此外,该程序还具有超声波探伤协议功能,使您可以根据特定用户的需求独立创建各种协议的打印格式。

二、功能特点

n   彩色高对比度TFT屏幕,分辨率为320x240像素。 在不同的视角下具有出色的视野,三种可定制的配色方案,保证其在阳光下工作的能力。

n   强大的高分辨率脉冲发生器和接收器。

n   TCG的功能,动态范围为90 dB,斜率为12 dB /μs;

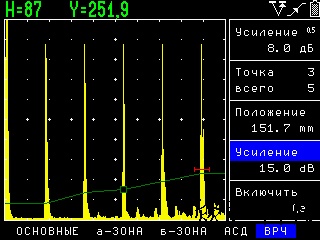

n   DAC功能有两个额外的可调曲线。 能够测量相对于DAC曲线的缺陷的幅度。

n   信号最大包络图


在超声波探伤仪中,实现了信号的数字化处理,允许用户使用信号的“冻结”(静态)图像,极大地简化了操作人员的工作。与传统的探伤仪不同,UCD 46设备不是以屏幕分辨率数字化信号,而是以指定的频率范围精度达到最大值。这样,操作人员就可以找到想要的信号,只需用“冻结”按钮修复它,释放他的手,之后就可以执行任何操作:改变扫描,输入延迟,使用a区(“电子回路”)中信号的缩放比例,改变控制区的位置,使用截止值和其他参数等,保存结果。


46_4.jpg    46_1.jpg   46_5.jpg46_2.jpg           46.gif
